ジェットベンチレータ（ジェット換気）の基本 ― 原理・使う場面・リスクとCEの役割

はじめに

通常の人工呼吸は、1回に数百mLの空気を1分あたり十数回送り込みます。これに対してジェット換気は、死腔よりも小さい量のガスを、細いノズルから毎分数十〜数百回の速さで噴射する方法です。肺をほとんど動かさずに酸素化を保てるため、気道そのものを手術する場面や、通常の換気では酸素化が保てない場面で使われます。

一方で、噴射したガスの逃げ道（呼気の出口）がふさがると肺の中に圧がたまり、気胸などの重い合併症につながります。専用のジェットベンチレータと、圧・酸素化・二酸化炭素の監視が前提になる手技です。

この記事では、ジェット換気の原理、使われる場面、設定の考え方、リスク、そして臨床工学技士（CE）が関わるポイントを整理します。実際の適応・設定は麻酔科医・術者の判断によります。本記事は機器を扱う立場からの整理です。

ジェット換気の原理

高圧の酸素（または酸素と空気の混合ガス）を、細いノズルやカテーテルの先から間欠的に噴射します。噴射されたガスの流れは、周囲のガスを巻き込みながら（ベンチュリ効果）気道の奥へ進みます。1回に送るガスは死腔（気道や回路の容積）以下と少量ですが、これを高頻度でくり返すことでガス交換が成立します。

通常の換気との違いは次の点です。

• 一回換気量が非常に小さい：肺の動き（振れ幅）が小さく、術野を乱しにくい
• 呼吸数が高い：用手ジェットで毎分十数回、高頻度ジェット換気（HFJV）では毎分100回を超える設定も用いられる
• 気道内圧が低め：平均気道内圧を低く保ちやすい
• 回路が閉じていない：噴射したガスは、声門やチューブの隙間など「開いた経路」から自然に排出される

使われる場面

用手ジェット換気（サンダース型インジェクタ）

配管の高圧酸素を、手元のレバーで断続的に噴射する簡便な装置です。

• 硬性気管支鏡・気道の内視鏡手術：鏡の側管から噴射し、視野を確保しながら換気する
• 緊急気道：「換気も挿管もできない（CICO）」場面で、輪状甲状間膜に留置したカニューレを通じて一時的に酸素化する
• 短時間の酸素化に向く。二酸化炭素はたまりやすい

高頻度ジェット換気（HFJV）

専用のジェットベンチレータで、駆動圧・呼吸数・吸気時間などを設定して行います。

• 喉頭微細手術・声帯の手術：術野に太い気管チューブを置きたくない場面で、細いカテーテルから換気する
• 気管の再建・切除術：吻合部を避けて換気を続けられる
• 分離肺換気での低酸素対応：非換気側（術側）の肺に軽くジェット換気をかけ、肺をほとんど動かさずに酸素化を助ける
• インターベンショナル呼吸器（ステント留置など）

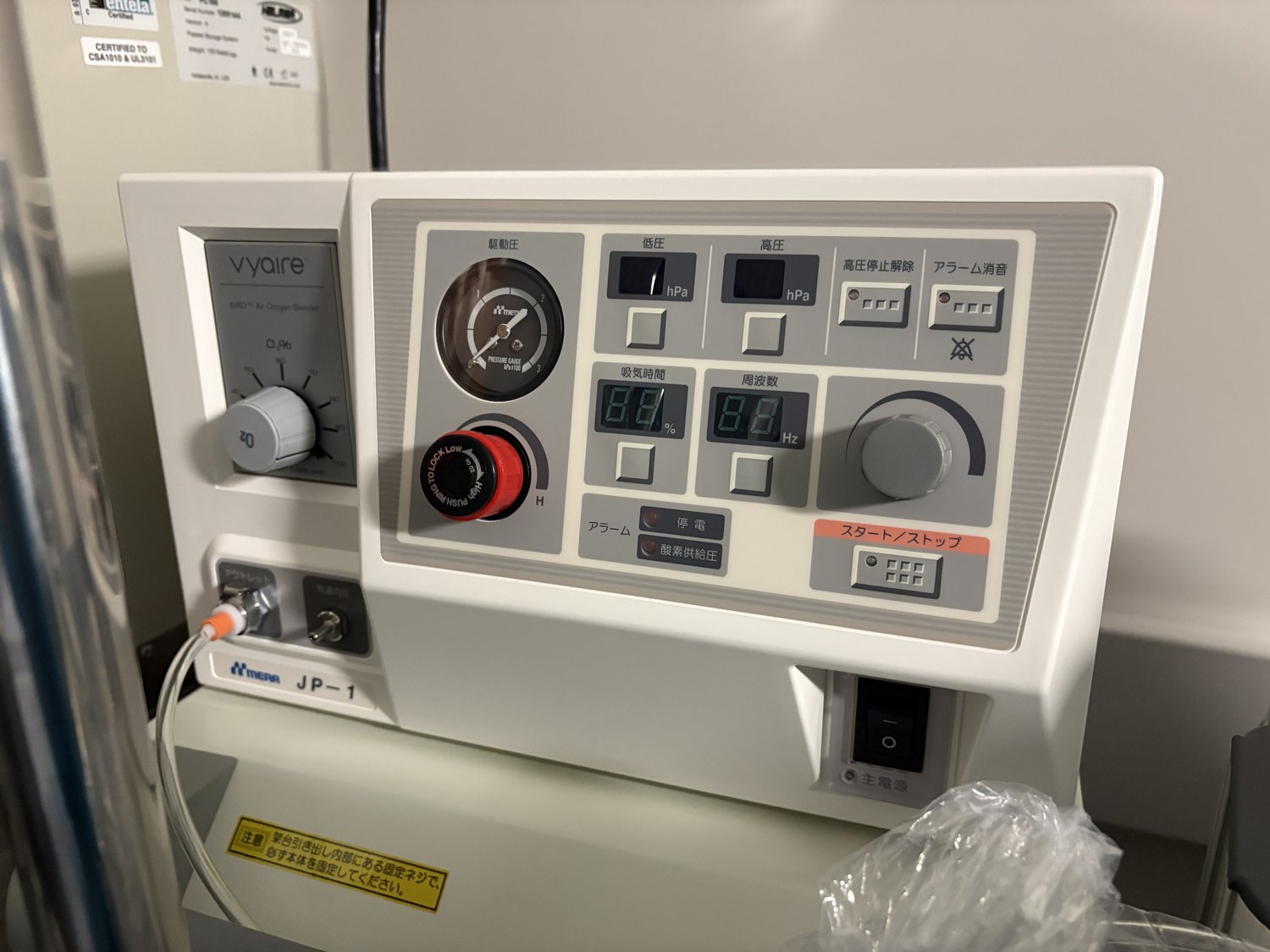

図: 高頻度ジェットベンチレータ（MERA JP-1）の操作パネル。駆動圧・吸気時間・周波数を設定する

投与経路

• 声門上：喉頭鏡や専用アタッチメントのノズルから
• 声門下：声帯を越えて留置した細いカテーテルから
• 経気管：輪状甲状間膜や気管に留置したカニューレから

設定するパラメータ（目安）

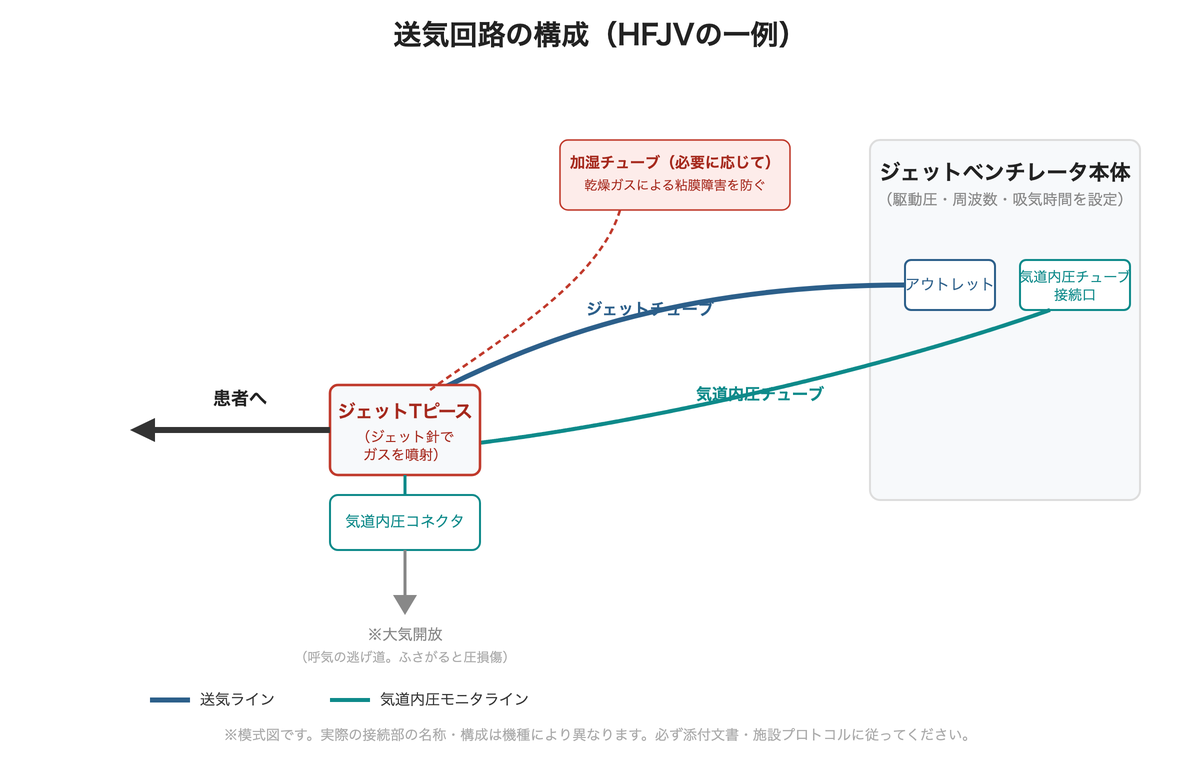

図: 送気回路の構成（HFJVの一例）。ジェットチューブで送気し、気道内圧チューブで別に圧をモニタする

数値は機種・状況で大きく変わります。必ず各機種の推奨と施設プロトコルに従ってください。

• 駆動圧：ノズルに与える圧力。低めから始め、胸郭の上がりとSpO2を見て調整する
• 呼吸数：用手では毎分十数回、HFJVでは毎分100〜数百回の範囲で設定されることがある
• 吸気時間の割合（I:E）：吸気を短くするほど呼気（ガスの排出）に時間を割ける
• FiO2：多くの機種で酸素と空気を混合して設定できる
• 加温加湿：高流量の乾燥ガスが流れるため、粘膜の乾燥・線毛障害・低体温を防ぐ加湿が重要

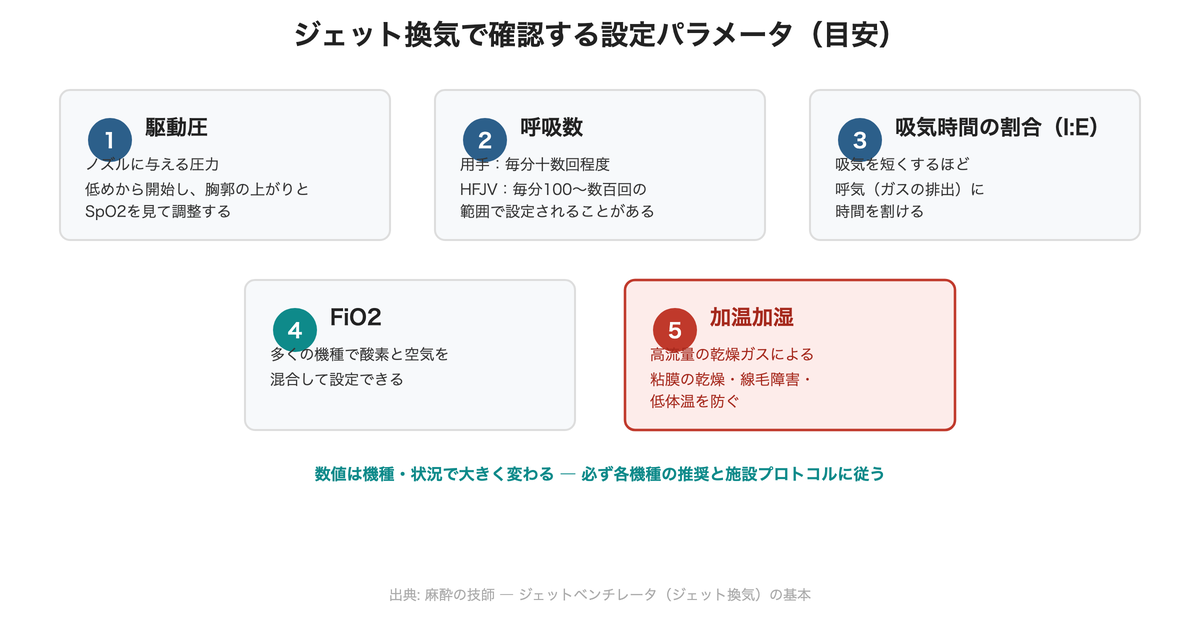

図: ジェット換気で確認する設定パラメータ（目安）

ガス交換の特徴

• 酸素化：平均気道内圧を保ちやすく、比較的良好に維持できる
• 二酸化炭素の排出：駆動圧・呼吸数・吸気時間・気道の開放度に左右される。設定によっては二酸化炭素がたまる（高二酸化炭素血症）
• モニタリング：噴射ガスがサンプリングを希釈するため、呼気終末二酸化炭素（EtCO2）モニタは当てにならない。経皮二酸化炭素モニタや動脈血液ガスで確認する

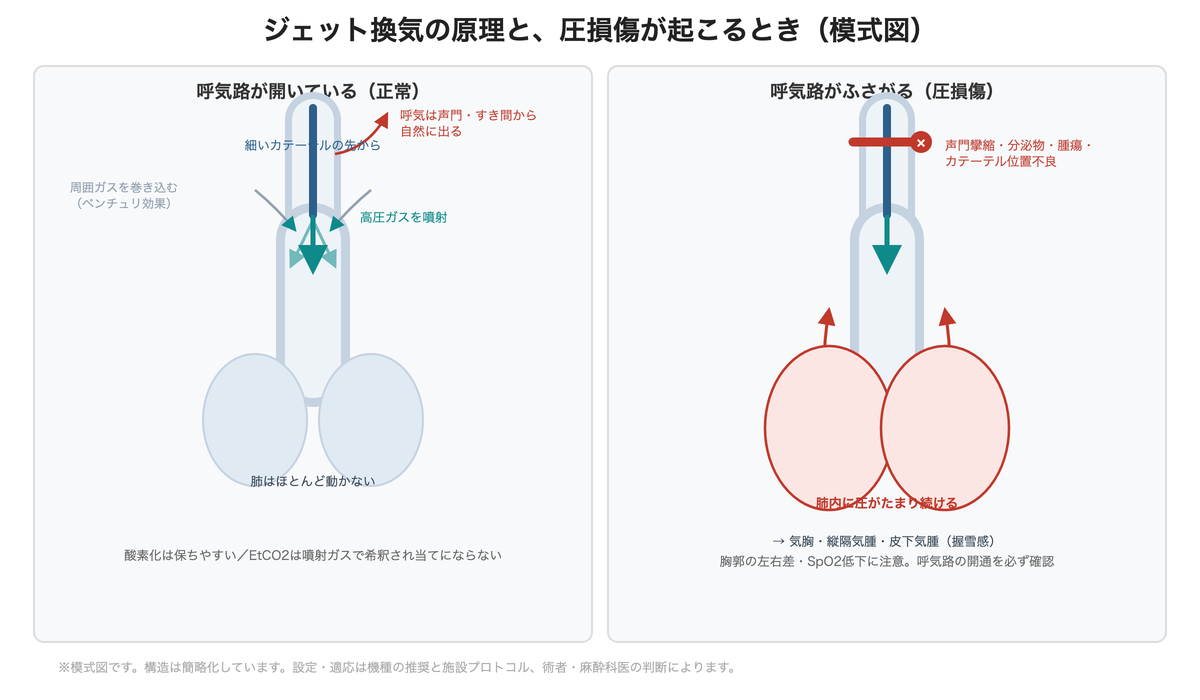

図: ジェット換気の原理と、圧損傷が起こるとき

リスクと注意点

圧損傷（最重要）

噴射したガスの逃げ道がふさがると、肺の中に圧がたまり続けます。声門の攣縮、カテーテルの位置不良、腫瘍や分泌物による気道の狭窄などで起こり、気胸・縦隔気腫・皮下気腫につながります。

• 呼気（ガスの排出）経路が常に開いていることを確認する
• 胸郭が「上がって、きちんと下がる」ことを目で見る
• SpO2低下、胸郭の左右差、皮下の握雪感（プチプチする感触）に注意する

その他

• 胃の膨満：声門上からの噴射で、ガスが食道へ流れ込むことがある
• 粘膜の乾燥・低体温：乾燥した高流量ガスによる。加湿・加温で対応する
• 二酸化炭素の貯留：長時間では顕著になりやすい
• 噴射による飛散：血液・分泌物が飛ぶため、標準予防策を徹底する

CEが関わるポイント

• セットアップ：ガス供給（高圧酸素）、駆動圧・呼吸数・I:E・FiO2の初期設定、加温加湿の準備
• 呼気路の確認：噴射前・噴射中に、ガスの排出経路が開いていることをチームで共有する
• 監視：SpO2、経皮二酸化炭素、胸郭の動き、（測定できる機種では）気道内圧やアラーム
• 緊急使用への備え：用手ジェット換気の装置とカニューレの保管場所・接続を平時に把握する（困難気道カートの一部として整備）
• 記録と点検：使用条件の記録、使用後の清掃・点検、配管圧の確認

よくある質問

ジェット換気は通常の人工呼吸と何が違いますか？

死腔よりも小さい量のガスを毎分数十〜数百回の速さで噴射します。回路は閉じておらず、噴射したガスは声門やチューブの隙間など開いた経路から自然に排出されます。肺をほとんど動かさずに酸素化できるのが特徴です。

用手ジェット換気とHFJVはどう使い分けますか？

用手ジェット換気（サンダース型）は硬性気管支鏡や「換気も挿管もできない」場面での短時間の酸素化に向きます。HFJVは喉頭・気管の手術や、分離肺換気での低酸素対応に用います。

なぜEtCO2モニタが当てにならないのですか？

噴射ガスがサンプリングを希釈するためです。経皮二酸化炭素モニタや動脈血液ガスで確認します。

いちばん重い合併症は何ですか？

圧損傷（気胸・縦隔気腫・皮下気腫）です。呼気の逃げ道がふさがると肺の中に圧がたまり続けます。呼気路が常に開いていることを必ず確認します。

CEは何を準備・確認しますか？

高圧酸素の供給、駆動圧・呼吸数・I:E・FiO2の初期設定、加温加湿の準備、呼気路の開通確認、SpO2・経皮CO2・胸郭の動きの監視、緊急用の用手ジェット一式の保管場所の把握です。

まとめ

• ジェット換気は、死腔以下の少量ガスを高頻度で噴射し、肺を動かさずに酸素化する
• 用手ジェット換気は緊急・短時間向き、HFJVは気道手術や分離肺換気の低酸素対応に用いる
• 酸素化は保ちやすいが、二酸化炭素はたまりやすく、EtCO2は当てにならない
• 最大のリスクは呼気路閉塞による圧損傷。ガスの逃げ道を必ず確保する
• CEはセットアップ・呼気路の確認・監視・緊急使用への備えで貢献する

ジェットベンチレータは、専用機器と監視体制があってはじめて安全に使える手技です。関連する所見は周術期モニタリング トラブル対応リファレンスの「麻酔器・回路・気道」カテゴリも参照してください。この記事は周術期の気道管理デバイス 総まとめや分離肺換気の記事と合わせて読むと理解が深まります。
