INVOS／NIRSの見方 ― 脳の酸素はどこで下がったら動くか

はじめに

INVOSに代表される近赤外分光法（NIRS）は、前額部に貼ったセンサーから、その部位の組織の酸素の状態（局所酸素飽和度、rSO2）を連続表示するモニタです。パルスオキシメータが「拍動する動脈血」だけを見るのに対し、NIRSは動脈・毛細血管・静脈が混ざった組織全体を見ます。しかも脈波に依存しないため、血圧が低くても、体外循環で拍動がなくても測れます。

この記事では、rSO2をどう読むか、どこまで下がったら動くか、下がったときに何をどの順で確認するか、そしてCEが装着と管理でおさえるべき点を整理します。「合併症のある患者・状態の悪い患者のモニタリング」の個別編です。

原理 ― 前額部の近赤外光でrSO2を測る

近赤外光（おおむね700〜900nm）は、皮膚や頭蓋骨をある程度通り抜けます。酸化ヘモグロビンと還元ヘモグロビンで光の吸われ方が違うため、センサーの発光部から出た光が、少し離れた2つの受光部に戻ってくるまでの吸光を比べると、その光路にある組織の酸素飽和度（rSO2）が分かります。2つの受光部を使うことで、浅い層（頭皮・頭蓋骨）の影響を差し引き、より深い層（脳表）の情報を取り出しています。

rSO2に寄与する血液は、動脈：静脈がおおむね1：3〜1：4とされ、静脈側が主役です。つまりrSO2は「その部位で、供給された酸素のうちどれだけ使い残しがあるか」に近く、混合静脈血酸素飽和度の局所版のようなイメージで捉えると分かりやすくなります。供給（灌流・酸素含量）が減るか、消費（脳代謝）が増えると、rSO2は下がります。

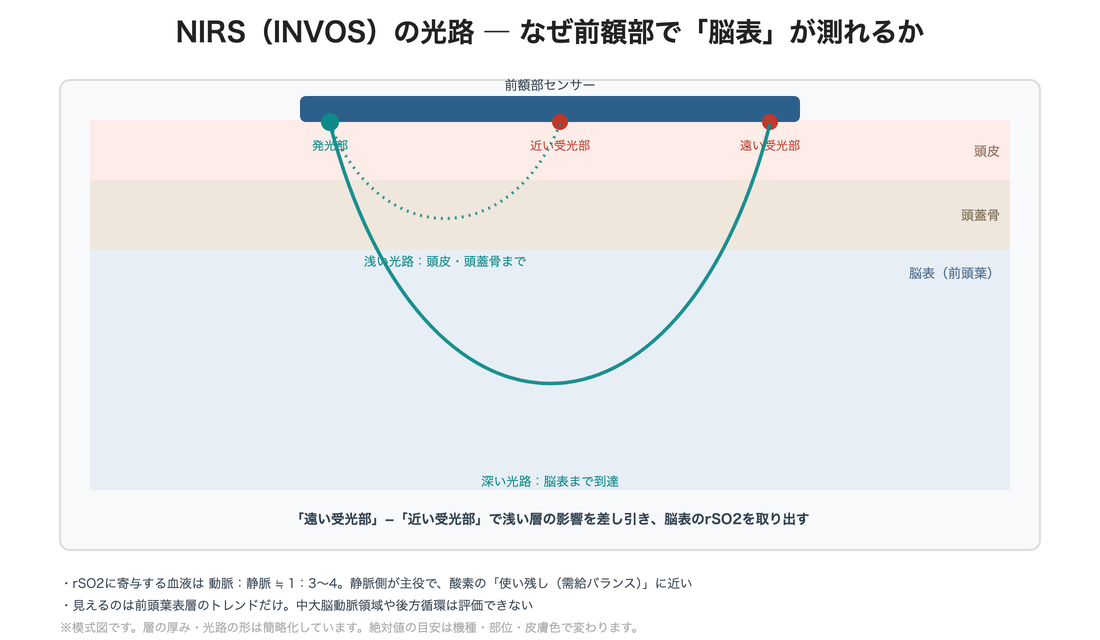

図: NIRSの光路 ― なぜ前額部で脳表が測れるか

なぜ前額部で測るのか

前頭葉の表層は、前大脳動脈と中大脳動脈の境界（分水嶺）にあたり、灌流が落ちたときに最初に虚血へ傾く場所です。加えて、前額部は骨が薄く、毛髪や大きな静脈洞がなく、センサーを安定して貼れます。

裏を返すと、INVOSが見ているのは前頭葉表層のトレンドだけです。中大脳動脈の主要領域や後方循環（脳幹・後頭葉）の虚血は、rSO2が保たれていても起こりえます。「脳全体の酸素モニタ」ではない、という理解が前提になります。

何と比べて読むか ― ベースライン

rSO2の絶対値は、皮膚の色、頭蓋骨の厚み、機種によって幅があります。健康な成人でおおよそ60〜80%ですが、個人差が大きく、絶対値だけで良し悪しは決められません。

そこで、麻酔導入前の安定した値をベースラインとして記録し、そこからの変化で読みます。ベースラインをとる条件（室内気か、フェイスマスク酸素下か、鎮静前か）で値が変わるため、「いつの、どの条件の値を基準にしたか」を必ず記録します。導入後に酸素化やPaCO2が変われば、ベースライン自体も動くことに注意します。

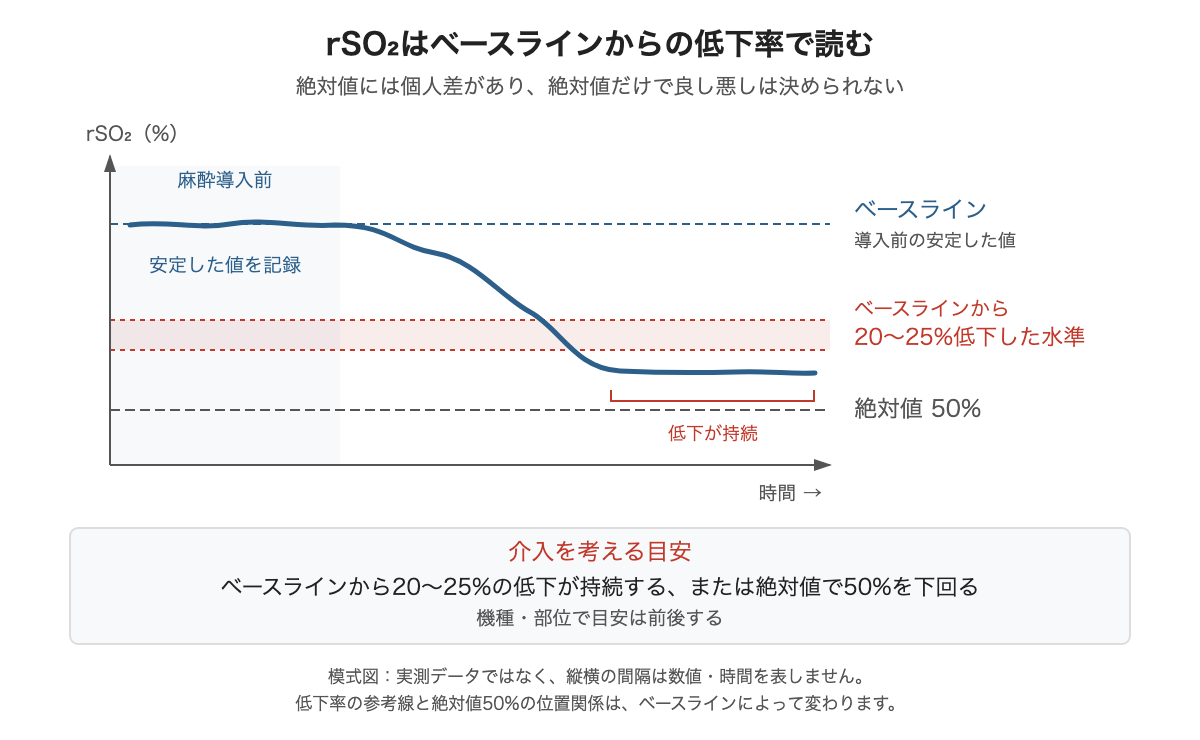

図: rSO2はベースラインからの低下率で読む

どこで下がったら動くか

• ベースラインから 20〜25%の低下 が持続する
• あるいは絶対値で 50%を下回る（機種・部位で目安は前後する）

低下の「速さ」も手がかりになります。数十秒〜数分での急な低下は、塞栓や送血カニューレのトラブル、センサーずれを、数十分かけた緩徐な低下は、灌流圧の低下・貧血の進行・心拍出量の低下を示唆します。

下がったときの対応フロー

原因を、確認しやすいものから順に潰していきます。

1. 測定の確認：センサーのずれ・浮き、外光（無影灯）の混入、頭部の圧迫やドレープによる牽引がないか
2. 灌流圧を上げる：MAPを上げる（昇圧薬、輸液、頭高位の是正）。目標MAPは既往（慢性高血圧など）を考慮する
3. 換気（PaCO2）を見直す：低二酸化炭素血症は脳血管を収縮させ、rSO2を下げる。過換気になっていないか。必要なら軽度高めのPaCO2に調整
4. 酸素運搬を確認：SpO2、ヘモグロビン（貧血なら輸血を検討）、心拍出量（低下していないか。FloTrac等で評価）
5. 静脈側のうっ滞：頭位、頸部の過度な回旋・屈曲、送血・脱血カニューレの位置で、頸静脈の流出が妨げられていないか
6. 脳代謝（需要）を下げる：麻酔を深くする、体温を確認する
7. 左右差の評価：片側だけ低いときは、頸動脈狭窄、大動脈解離やカニューレによる送血の偏り、片側センサー不良を疑う

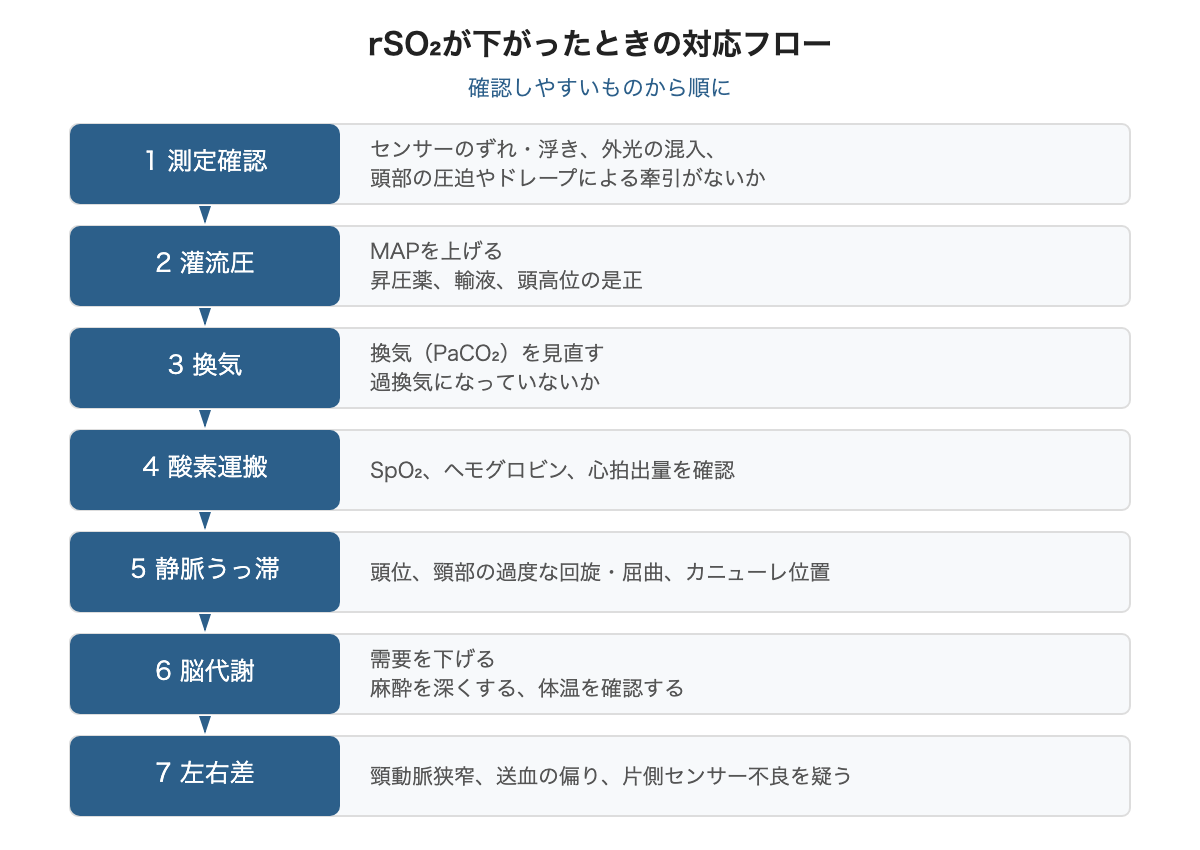

図: rSO2が下がったときの対応フロー

使いどころ

rSO2モニタリングが「あった方がよい」とされやすいのは、脳への灌流が乱れやすく、かつSpO2や血圧だけでは異変を捉えにくい手術です。

• 人工心肺を用いる開心術：送血の偏り、拍動流の消失、復温時の酸素需給ミスマッチを拾う
• 大動脈弓部の手術：脳分離体外循環中の左右の脳灌流を評価する
• 頸動脈内膜剥離術：頸動脈遮断中に、対側からの側副血行で足りているかを見る
• ビーチチェア位（坐位）の肩関節手術：頭位が心臓より高く、脳灌流圧が下がりやすい。上腕で測るNIBPは頭部の実際の灌流圧を過大評価する
• 意図的低血圧麻酔：どこまで下げてよいかの individual な下限を探る手がかりになる
• 予備能の低い高齢者の長時間手術：術後せん妄・認知機能低下との関連が議論されている
• 分離肺換気（片肺換気）：換気側の低酸素が、SpO2の低下として現れる前に、rSO2の低下として先に動くことがある

限界・注意

• 見ているのは前頭葉表層のトレンドだけ。中大脳動脈領域や後方循環は評価できない
• 頭皮・頭蓋外の血液の混入が完全には除けず、体外循環中の値の解釈には議論がある
• 機種が違うとrSO2の絶対値に互換性がない。同じ患者でも装置が変われば数字が変わる
• 高ビリルビン血症、皮膚の色、前額部の血腫や浮腫で値がずれる
• 「rSO2を上げる介入をすれば転帰が改善する」とまでは確立していない。あくまで異常の警告と、原因検索を始めるトリガーとして使う

CEの装着・管理ポイント

• 貼付位置：眉の上、正中を外して左右対称に。前額部の発汗・皮脂を清拭してから貼る。無影灯の光が入らないよう必要なら遮光する
• ベースライン記録：麻酔導入前に必ず記録する。これがないと「低下率」で読めない
• アラーム設定：ベースラインからの低下率でアラームを設定できる機種がある。初期値のままにしない
• 左右差：まずセンサーの貼り直しで再現性を確認してから、病態を疑う
• 記録：ベースライン値、術中の最低値、介入（昇圧・輸液・換気変更・体位）とその反応、センサー交換の時刻。術後ICUでの評価につながる

よくある質問

rSO2の正常値はいくつですか？

健康な成人でおおよそ60〜80%ですが個人差が大きく、絶対値だけで良し悪しは決められません。麻酔導入前のベースラインからの低下率で読みます。

どこまで下がったら動きますか？

ベースラインから20〜25%の低下が持続する、または絶対値で50%を下回るのが介入を考える目安です（機種・部位で前後します）。

rSO2が下がったら何を確認しますか？

確認しやすいものから順に、①測定（センサーのずれ・外光）②灌流圧（MAP）③換気（PaCO2、過換気は脳血管を収縮させる）④酸素運搬（SpO2・Hb・心拍出量）⑤静脈うっ滞（頭位・頸部の回旋）⑥麻酔深度⑦左右差、の順で潰します。

左右差が大きいときは？

まずセンサーを貼り直して再現性を確認します。そのうえで頸動脈狭窄、送血の偏り、片側センサー不良を疑います。

NIRSは脳全体の酸素を見ていますか？

いいえ。見ているのは前頭葉表層のトレンドだけです。中大脳動脈の主要領域や後方循環の虚血は、rSO2が保たれていても起こりえます。

まとめ

• rSO2は組織（前頭葉表層）の酸素の需給バランス。静脈側の寄与が大きい
• 絶対値より、導入前ベースラインからの低下率で読む。20〜25%低下、または絶対値50%割れが目安
• 下がったら、測定確認 → 灌流圧 → PaCO2 → 酸素運搬 → 静脈うっ滞 → 麻酔深度、の順で潰す
• 左右差は頸動脈狭窄・送血の偏り・センサー不良を疑う
• 開心術・大血管・頸動脈内膜剥離・坐位・低血圧麻酔・片肺換気で使いどころが大きい
• 見ているのは前頭葉表層だけ。脳全体の酸素モニタではない

循環側の数値の読み方は動脈圧波形から読むFloTrac／ビジレオを、所見からの逆引きは周術期モニタリング トラブル対応リファレンスを参照してください。
