Aラインのゼロ点校正と波形なまり ― 手順とオーバーシュートの原因・対応

はじめに

観血的動脈圧（Arterial line, Aライン）モニタリングは、心臓血管外科手術や循環動態が不安定になりやすい手術で不可欠なモニタリング手段です。非観血的血圧（NIBP）と異なり、拍動ごとの血圧変化をリアルタイムに把握でき、脈圧変動（PPV）や1回拍出量変動（SVV）など輸液反応性の指標を得ることもできます。

一方で、Aラインは「圧トランスデューサー」「延長チューブ」「加圧バッグ」といった機械的なシステムを介して圧を伝達しているため、波形なまり（damping）やゼロ点のズレなど、システム由来のアーチファクトが発生しやすいという特性があります。これを患者の血行動態変化と誤認すると、不要な薬剤投与や誤った臨床判断につながりかねません。この記事では、CEの視点からAライン波形の評価と、よくあるトラブルへの対応をまとめます。

Aライン波形が伝える情報とシステムの限界

Aラインの波形は、動脈内の圧変化がカテーテル・延長チューブ・トランスデューサーという「流体システム」を介して電気信号に変換されたものです。理想的にはこの伝達は歪みなく行われるべきですが、実際にはチューブ内の気泡、血栓、チューブの過度な長さや柔らかさなどによって、システム自体が振動特性（共振・減衰）を持ってしまいます。

この結果生じるのが「波形なまり」で、大きく2つのパターンに分けられます。

• オーバーダンピング（過減衰）：波形の鋭さが失われ、なだらかで丸みを帯びた波形になる。収縮期血圧は実際より低く、拡張期血圧は実際より高く表示され、脈圧が過小評価される
• アンダーダンピング（過共振）：波形にオーバーシュート（行き過ぎ）が生じ、収縮期にスパイク状の突出が現れる。収縮期血圧を実際より高く表示してしまう

いずれも平均血圧（MAP）への影響は比較的小さいとされていますが、収縮期・拡張期血圧を治療の指標にしている場面では誤判断のリスクがあります。

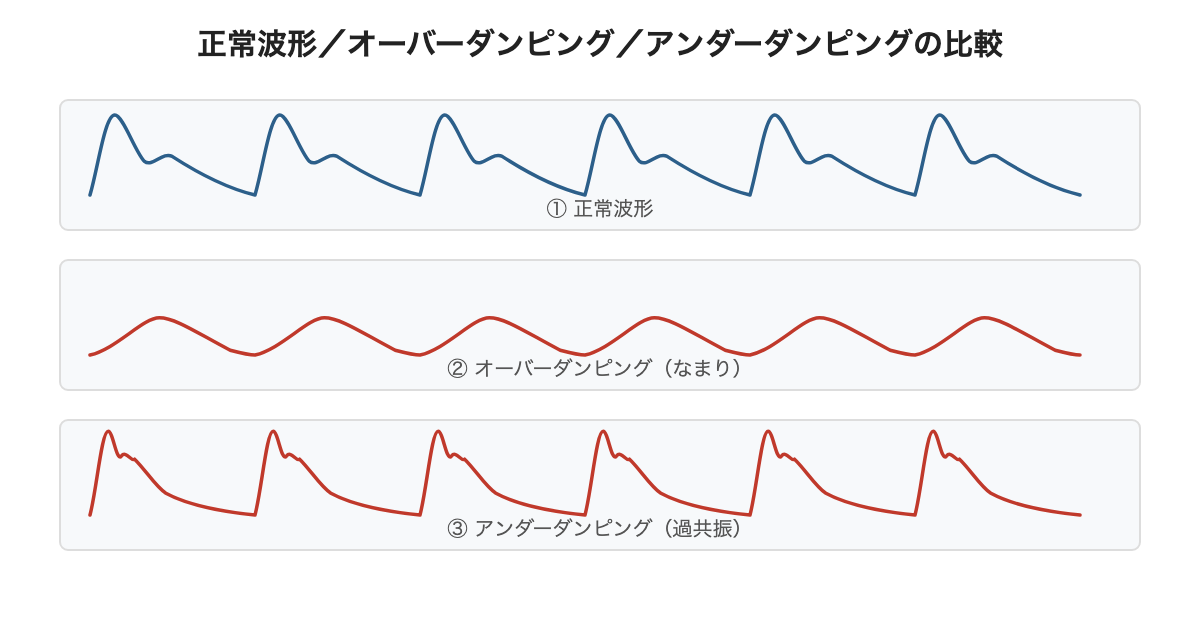

図: 正常波形／オーバーダンピング波形／アンダーダンピング波形の比較。オーバーダンピングは収縮期血圧を過小評価・拡張期血圧を過大評価し、アンダーダンピングは収縮期にスパイク状の突出（オーバーシュート）が生じて収縮期血圧を過大評価します。

スクエアウェーブテスト（フラッシュテスト）の実施と評価

回路の共振特性を簡便に評価する方法として、スクエアウェーブテスト（ファストフラッシュテスト）があります。

手順 1. トランスデューサーのフラッシュデバイスを1〜2秒間引いて開放し、圧を急速に上昇させる 2. 素早く閉じ、モニター上の波形の戻り方を観察する

評価のポイント

波形の戻り方	判定	意味
急峻に立ち上がった後、1〜2回の小さな振動（オシレーション）を経てベースラインに戻る	至適減衰	回路の状態は良好
振動がほとんどなく、緩やかにベースラインへ戻る	オーバーダンピング	気泡混入、チューブ屈曲、血栓、接続の緩みなどを疑う
振動が3回以上続く、あるいは振幅が大きい	アンダーダンピング	チューブが長すぎる、硬さが不足、コネクタが多すぎるなどを疑う

このテストは数秒で実施でき、波形の異常を「患者の病態変化」と誤認する前に確認すべき基本手技です。血圧の急変を疑ったときほど、まずこのテストで回路要因を除外する。そんな習慣をつけておきたいところです。

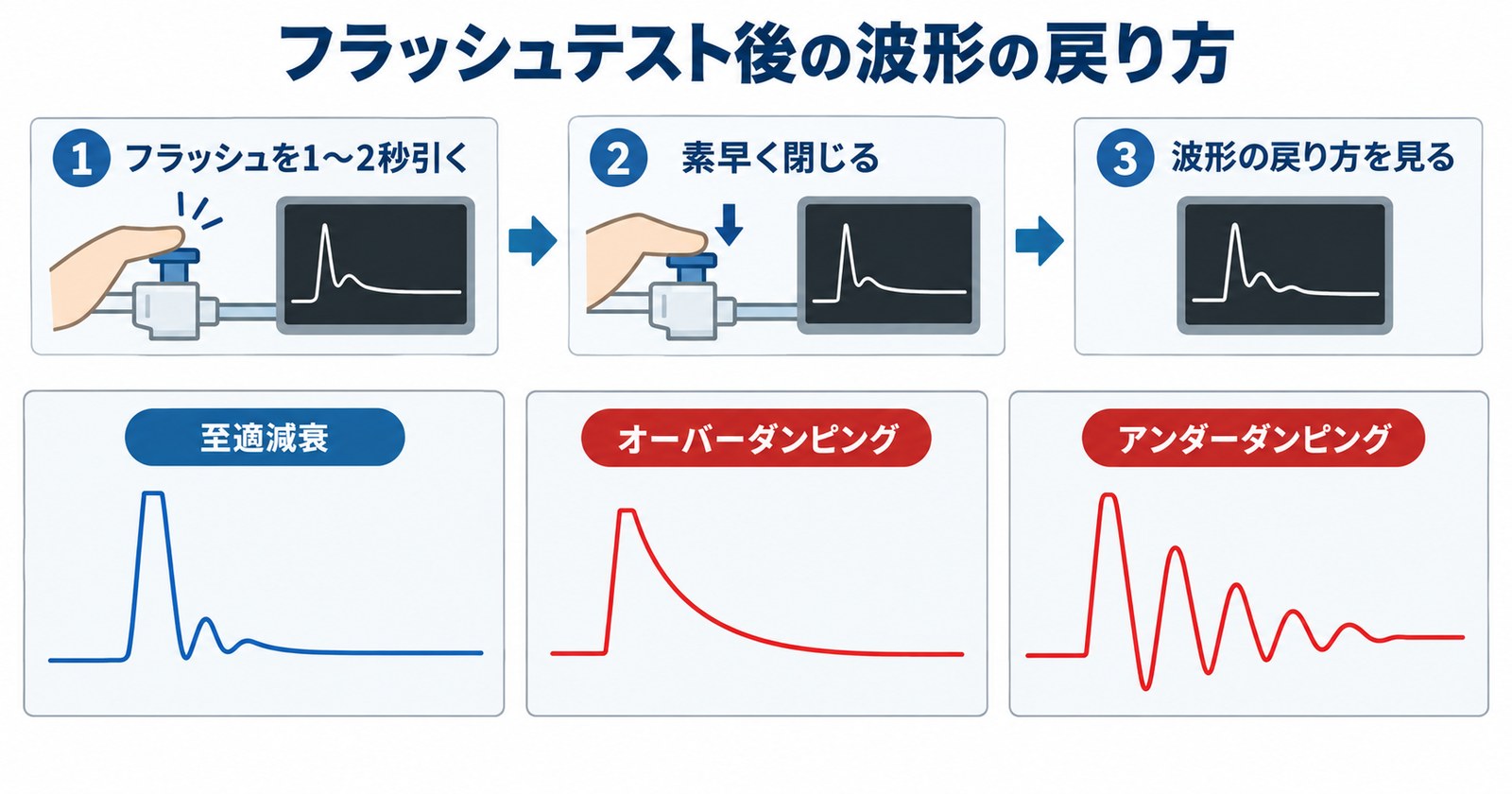

図: フラッシュテスト後の波形の戻り方。1〜2秒フラッシュして素早く閉じたあと、1〜2回の小さな振動でベースラインに戻れば至適減衰、振動なく緩やかに戻ればオーバーダンピング、3回以上の大きな振動が続けばアンダーダンピングと判定します。

オーバーダンピングの主な原因と対応

• 気泡混入：延長チューブ・トランスデューサー内に気泡が入っていないか確認し、フラッシュで排出する。特に接続部・三方活栓付近に気泡が溜まりやすい
• カテーテル先端の血管壁への接触・血栓：カテーテルの位置調整、または閉塞している場合は入れ替えを検討する
• チューブの屈曲・圧迫：体位変換やドレープの重みでチューブが折れ曲がっていないか確認する
• 接続部の緩み：三方活栓やルアーロック接続部の緩みを増し締めする
• 加圧バッグの圧不足：加圧バッグは通常300mmHg程度に維持し、フラッシュ用の生理食塩水が適切に流れる状態を保つ。圧不足は緩やかな血栓形成にもつながる

アンダーダンピングの主な原因と対応

• 延長チューブが長すぎる：不要な延長チューブや三方活栓を減らし、システムをできるだけシンプルに保つ
• コンプライアンスの高い（柔らかい）チューブの使用：硬めの専用高圧チューブを使用する
• 頻脈・高心拍出状態：患者側の要因であるため回路の問題ではないが、波形の解釈に影響する

アンダーダンピングは見た目には「はっきりした波形」に見えるため見逃されやすいですが、収縮期血圧を過大評価するリスクがあるため注意が必要です。

ゼロ点校正（キャリブレーション）の考え方

ゼロ点校正は、トランスデューサーを大気に開放した状態で「その高さを0mmHgとする」操作です。この校正が正しく行われていないと、波形の形自体が正常でも、表示される数値そのものがずれてしまいます。

• 基準点は右房レベル：仰臥位であれば概ね腋窩中線・第4肋間の高さがフレボスタティックアクシス（静水圧軸）とされる
• 体位変換時は再度高さ確認が必要：頭高位・頭低位、側臥位への変換などでトランスデューサーの相対的な高さが変わると、実際には血圧が変化していなくても表示値がずれる
• トランスデューサーの位置がベッド柵などに固定されている場合：ベッドの高さ調整をした際に再校正を忘れがちなので注意する
• ゼロ校正のタイミング：手術開始前、体位変換直後、長時間手術での定期的な再確認が推奨される

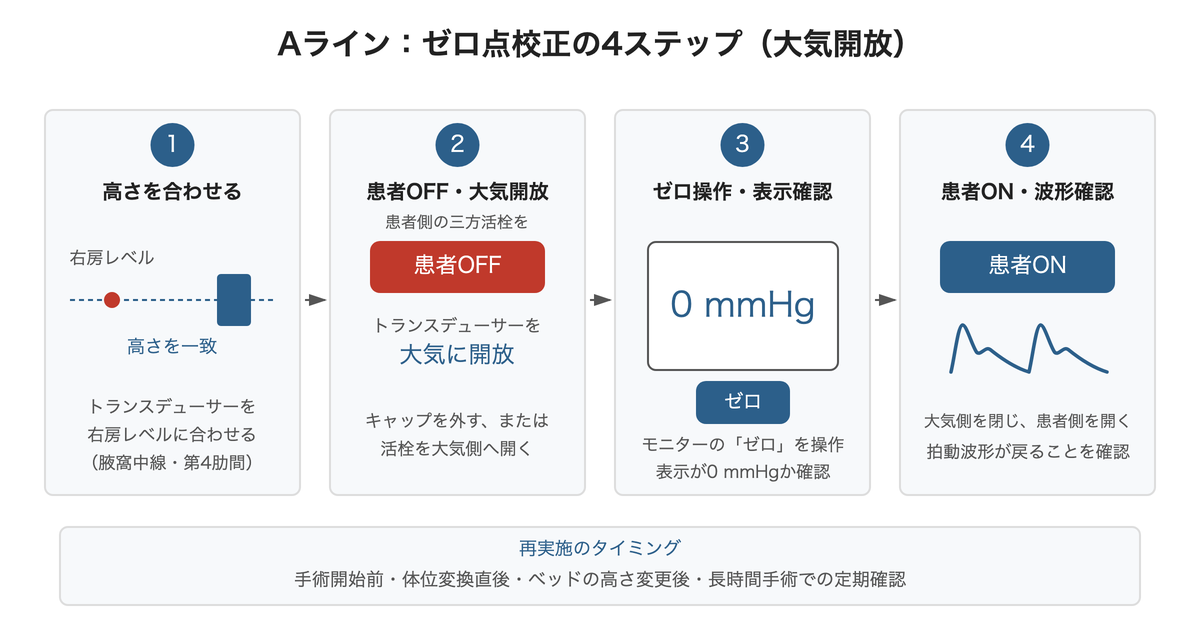

図: ゼロ点校正の4ステップ。トランスデューサーを右房レベル（腋窩中線・第4肋間）に合わせ、患者側を大気開放してモニターで0mmHgを確認し、患者側を開いて拍動波形が戻ることを確認します。体位変換直後やベッドの高さを変えた後は、この手順をやり直します。

ゼロ点校正の手順（大気開放）

モニターや機種で表記は異なりますが、基本の流れは共通です。

1. トランスデューサーを右房レベル（腋窩中線・第4肋間）の高さに合わせる
2. 患者側の三方活栓を「患者OFF」にし、トランスデューサーを大気に開放する（キャップを外す、または活栓を大気側へ開く）
3. モニターの「ゼロ」操作を行い、表示が0mmHgになることを確認する
4. 大気側を閉じ、患者側を開いて（「患者ON」）、拍動波形が戻ることを確認する
5. 手術開始前・体位変換直後・ベッドの高さ変更後・長時間手術での定期確認、の各タイミングで再実施する

ゼロ点校正は「その高さを0mmHgとする」操作です。校正後にトランスデューサーの高さがずれれば数値もずれるため、手順と高さ合わせは必ずセットで行います。

「数値がおかしい」と感じたら、薬剤介入の前にまず高さとゼロ点を確認する。この順序を崩さないことです。

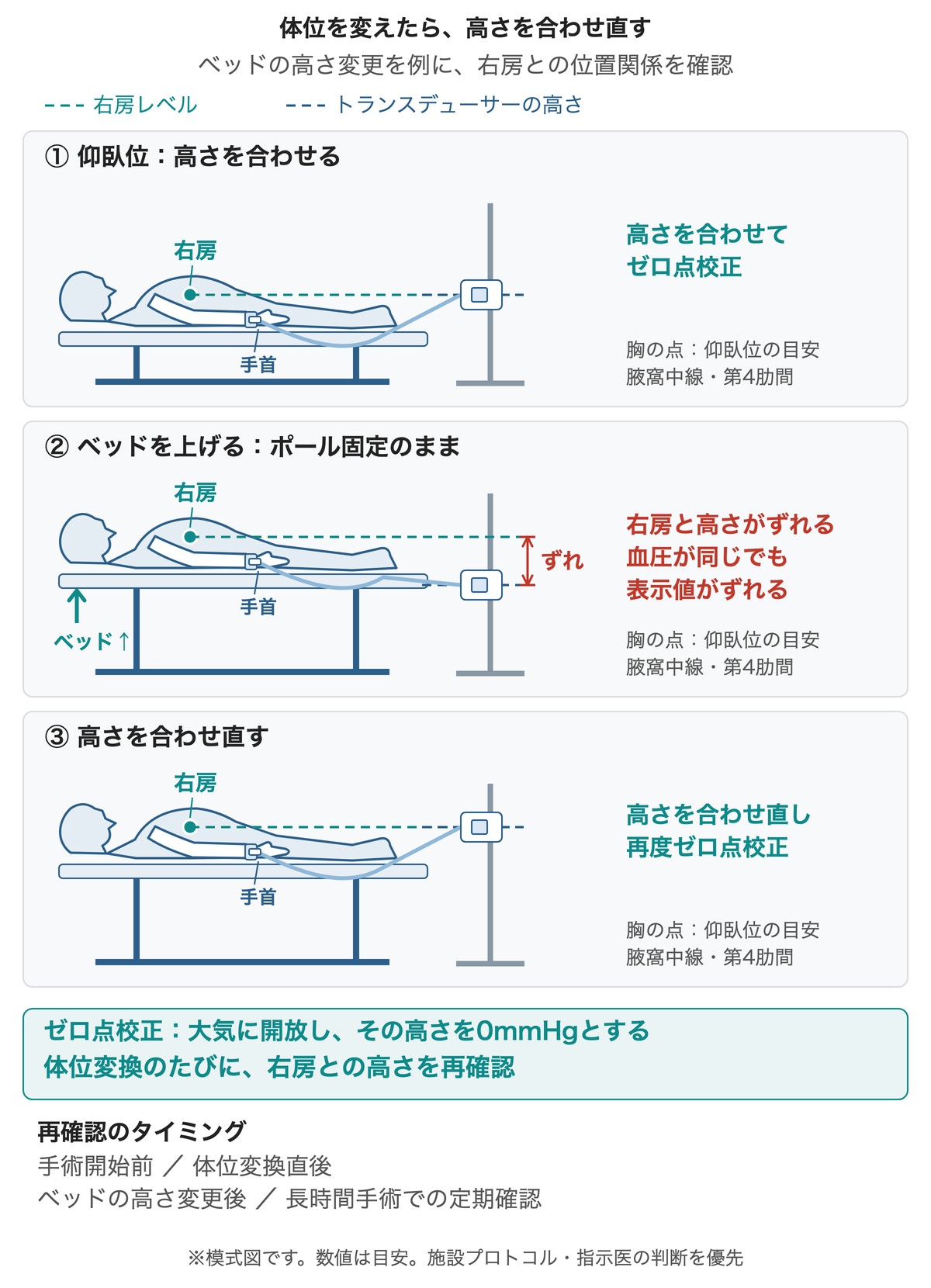

図: 体位を変えたら、高さを合わせ直す。仰臥位で右房レベルに合わせてゼロ点校正しても、ベッドの高さや体位が変わるとトランスデューサーとの高さがずれ、血圧が同じでも表示値がずれます。高さを合わせ直してから再度ゼロ点校正します。

トランスデューサーの高さと誤差の方向

ゼロ点校正が正しく行われていても、その後トランスデューサーの高さが基準点（右房レベル）からずれると、波形の形は正常なまま数値だけが一定方向にずれます。この「ずれる方向」を覚えておくと、数値異常を見たときの初動判断が速くなります。

• トランスデューサーが基準点より高い位置にある場合：実際の血圧よりも低く表示される
• トランスデューサーが基準点より低い位置にある場合：実際の血圧よりも高く表示される

これは、トランスデューサーと患者（右房レベル）との間にできる水柱（静水圧）の分だけ、測定値に上乗せ・差し引きが生じるためです。目安として、高さの差約10cmにつき約7.4mmHg（1cmH2O ≒ 0.74mmHg換算）の誤差が生じるとされ、決して無視できない大きさです。ベッドの高さを変更した、患者の体位を変えた、といった操作の直後は、このずれが起きやすいタイミングとして特に注意が必要です。

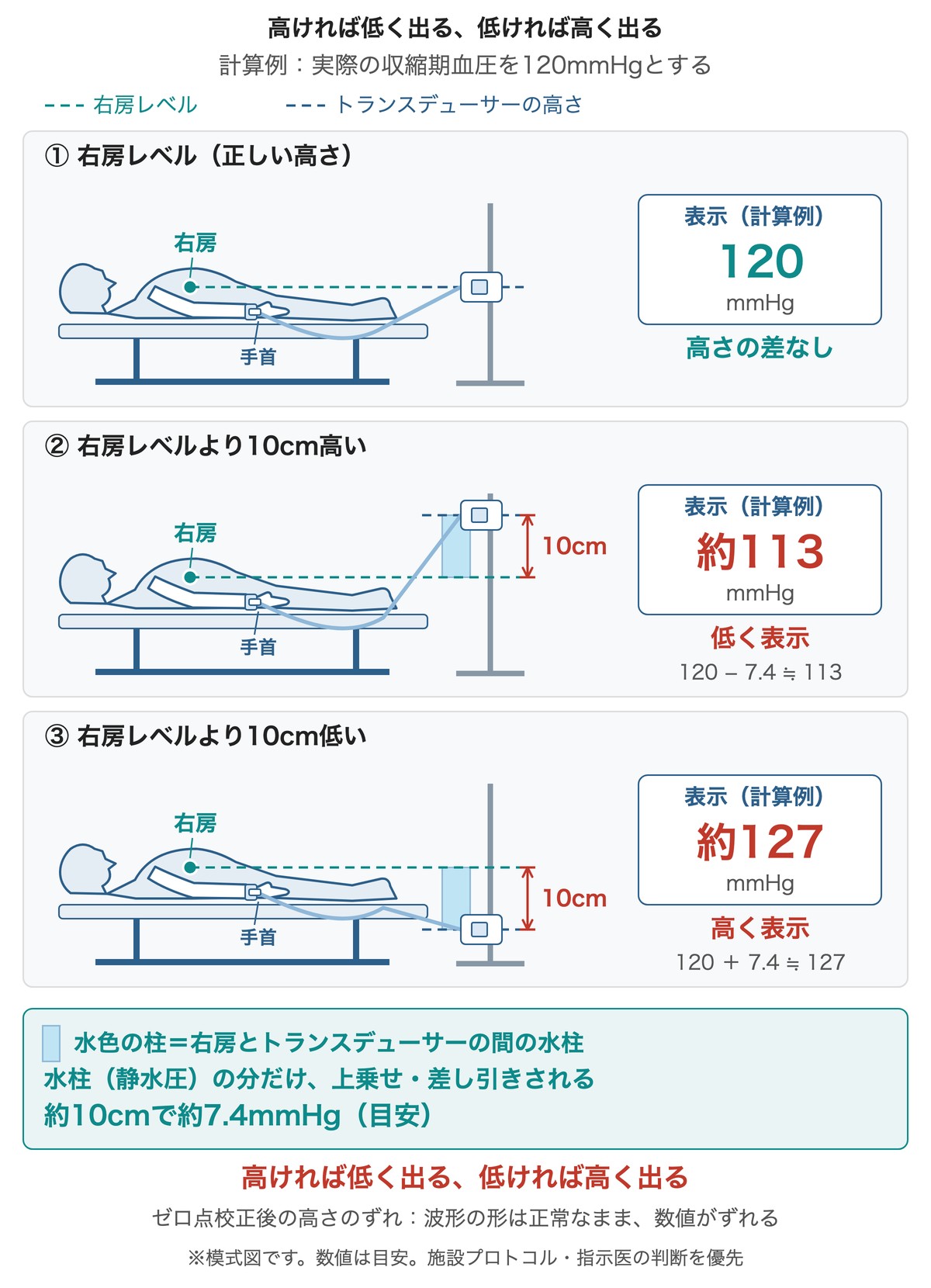

図: 高ければ低く出る、低ければ高く出る。トランスデューサーが右房レベルより10cm高いと約7.4mmHg低く、10cm低いと約7.4mmHg高く表示されます（実際の収縮期血圧120mmHgとした計算例）。

臨床で覚えやすいよう「高ければ低く出る、低ければ高く出る」という語呂で押さえておくと、とっさの場面でも判断を誤りにくくなります。数値が急に変わったときは、まず薬剤や病態を疑う前に、トランスデューサーの高さがベッド操作や体位変換で変わっていないかを確認する習慣をつけましょう。

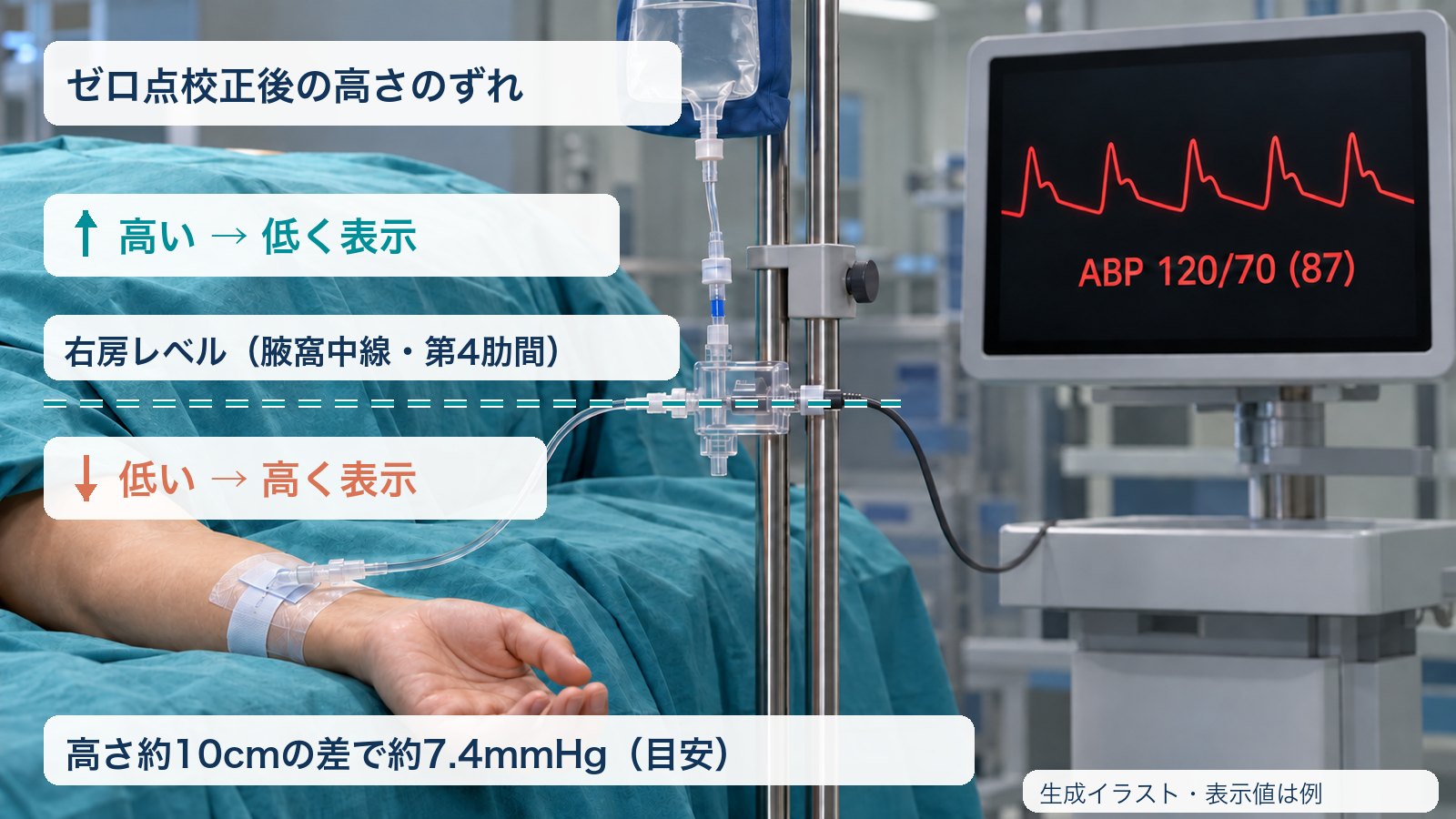

図: 実際の配置で見た高さのずれ。トランスデューサーが右房レベル（腋窩中線・第4肋間）より高いと低く、低いと高く表示されます。高さ約10cmの差で約7.4mmHgが目安です（生成イラスト。モニターの表示値は例）。

脈圧変動（PPV）・SVVを輸液指標に使うときの前提

Aライン波形からは、輸液反応性の指標であるPPV（脈圧変動）やSVV（1回拍出量変動）が得られます。ただし、これらが意味を持つのは次の条件がそろったときに限られます。

• 調節換気で自発呼吸がない：自発呼吸が混ざると呼吸性変動の解釈ができない
• 一回換気量がおおむね8mL/kg以上：小さすぎると変動が出にくく、輸液が必要でも低値になりやすい
• 洞調律である：心房細動などの不整脈があると、1拍ごとの変動が交絡する
• 開胸中・胸壁コンプライアンス低下・右心不全では信頼性が下がる

さらに前提として、波形がなまっている（オーバー／アンダーダンピング）とPPV・SVVの値自体が不正確になります。輸液の判断に使う前に、まずスクエアウェーブテストで波形の質を確認します。数値はあくまで目安であり、下大静脈エコーや実際の輸液反応と合わせて判断します。

波形異常と病態変化を見分ける視点

観察ポイント	回路トラブルを示唆	病態変化を示唆
フラッシュテストの反応	異常な減衰・振動パターン	正常なオシレーションパターン
他のモニタリング項目との整合性	SpO2・ECG・NIBPは安定	複数のバイタルサインが同時に変化
波形変化の急峻さ	体位変換・チューブ操作と時間的に一致	出血・不整脈・薬剤投与のタイミングと一致
MAPの変化幅	MAPは比較的安定	MAPも大きく変動

術中の実践的な対応フロー

1. 波形の見た目に違和感を感じたら、まずスクエアウェーブテストを実施する
2. 回路由来の異常（オーバー／アンダーダンピング）であれば、気泡除去・接続確認・加圧バッグ圧を確認する
3. 回路に問題がなければ、ゼロ点・トランスデューサーの高さを確認する
4. それでも数値に疑問が残る場合は、NIBPと突き合わせて乖離がないか確認する
5. 原因が特定できない、あるいは急激な変化であれば術者・麻酔科医に速やかに報告する

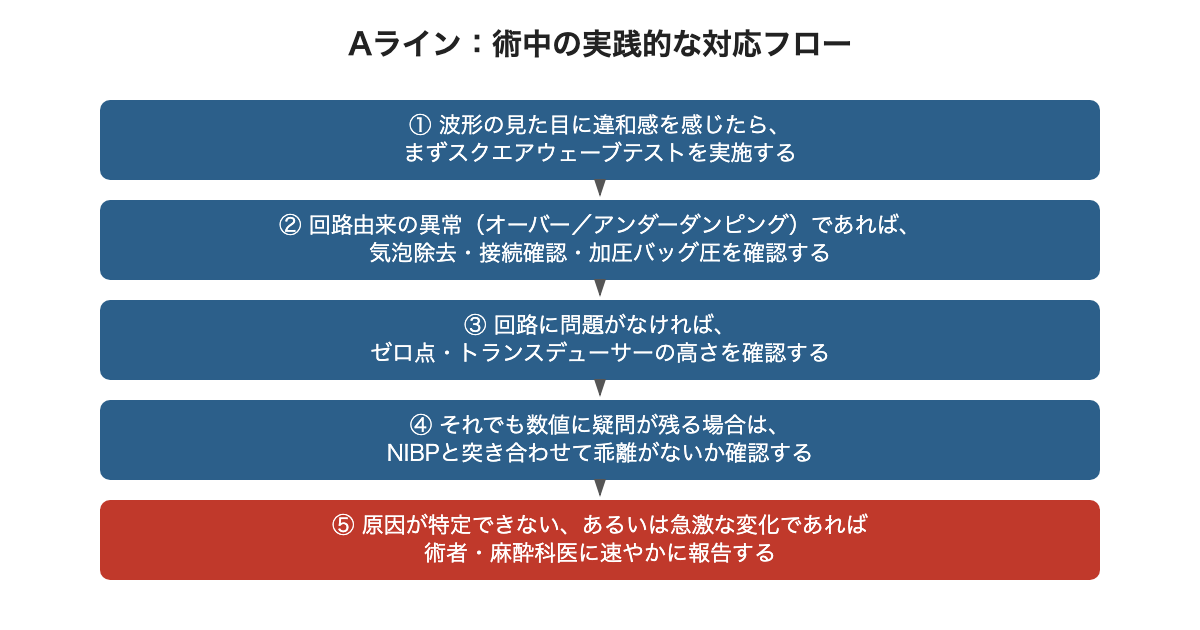

図: Aライン波形異常時の術中対応フロー：スクエアウェーブテスト→回路確認→ゼロ点/高さ確認→NIBP照合→報告

CEとしての役割

Aラインシステムはカテーテル、チューブ、トランスデューサー、モニター本体という複数のコンポーネントから成る「測定システム」そのものであり、その特性を理解しているCEが関わることで、数値の信頼性を担保できます。実務では、

• 術前のAラインセットアップ（プライミング、気泡除去、加圧バッグ圧確認）
• 術中の波形異常発生時のスクエアウェーブテストによる評価
• ゼロ点校正・トランスデューサー位置の管理サポート
• 回路要因と病態変化の切り分けについての情報提供

といった役割を担えます。血圧という最も基本的なバイタルサインだからこそ、その数値の「信頼性」を支える技術的な視点が求められます。

まとめ

• ✅ オーバーダンピングは血圧を過小評価、アンダーダンピングは収縮期血圧を過大評価する
• ✅ スクエアウェーブテストで回路の共振特性を数秒で評価できる
• ✅ オーバーダンピングは気泡・血栓・チューブ屈曲・接続の緩みを疑う
• ✅ ゼロ点校正はトランスデューサーの高さ（右房レベル）とセットで確認する
• ✅ 波形異常は回路要因か病態変化かを、他のバイタルサインと突き合わせて判断する
• ✅ トランスデューサーが基準点より高いと実測より低く、低いと実測より高く表示される（目安：10cmで約7.4mmHg）

次回は、パルスオキシメータ（SpO2）における測定誤差の要因と、周術期での対応について整理していきます。

よくある質問

Aラインのゼロ点校正の手順は？

トランスデューサーを右房レベル（腋窩中線・第4肋間）に合わせ、患者側の三方活栓を閉じて大気に開放します。モニターの「ゼロ」操作で0mmHgを確認し、大気側を閉じて患者側を開き、拍動波形が戻ることを確認します。手術開始前・体位変換直後・ベッド高さ変更後に再実施します。

「大気開放」とは何をする操作ですか？

トランスデューサーの一端を大気圧にさらし、その圧を0mmHgの基準にする操作です。三方活栓のキャップを外す、または活栓を大気側に開いて行います。

波形がなまると血圧値はどうずれますか？

オーバーダンピングでは収縮期血圧が実際より低く、拡張期血圧が高く表示され、脈圧が過小評価されます。アンダーダンピング（オーバーシュート）では収縮期血圧が過大評価されます。平均血圧（MAP）への影響は比較的小さいとされています。

波形なまりはどう見分けますか？

スクエアウェーブテスト（ファストフラッシュテスト）を行います。急峻に立ち上がった後、1〜2回の小さな振動でベースラインに戻れば至適減衰です。振動がほぼなければオーバーダンピング、3回以上続けばアンダーダンピングを疑います。

PPV・SVVはどんなときに使えますか？

自発呼吸のない調節換気、一回換気量がおおむね8mL/kg以上、洞調律、の条件がそろったときです。波形がなまっていると値自体が不正確になるため、先にスクエアウェーブテストで波形の質を確認します。

トランスデューサーの高さがずれるとどうなりますか？

基準点（右房レベル）より高いと実測より低く、低いと実測より高く表示されます。目安は高さの差10cmあたり約7.4mmHgです。ベッド操作や体位変換の直後は特に注意します。
