CVP（中心静脈圧）モニタリング｜波形の読み方と測定トラブルへの対応
はじめに
CVP（中心静脈圧）は右房圧を反映する指標ですが、値だけで循環血液量や輸液の必要性を決めることはできません。波形、測定条件、患者の状態を合わせて読むことが出発点です。
Aラインが動脈側の圧を捉えるのに対し、CVPでは右心系への血液の戻りと受け入れに注目します。高さ合わせなどの基本は共通でも、呼吸の影響や中心静脈カテーテルの使用状況まで確認する必要があります。
この記事でわかること
- a・c・v波とx・y下行を心周期に対応させる
- 高さ・ゼロ点・呼吸相をそろえて経時変化を見る
- 異常値では患者評価と測定経路の確認を並行する

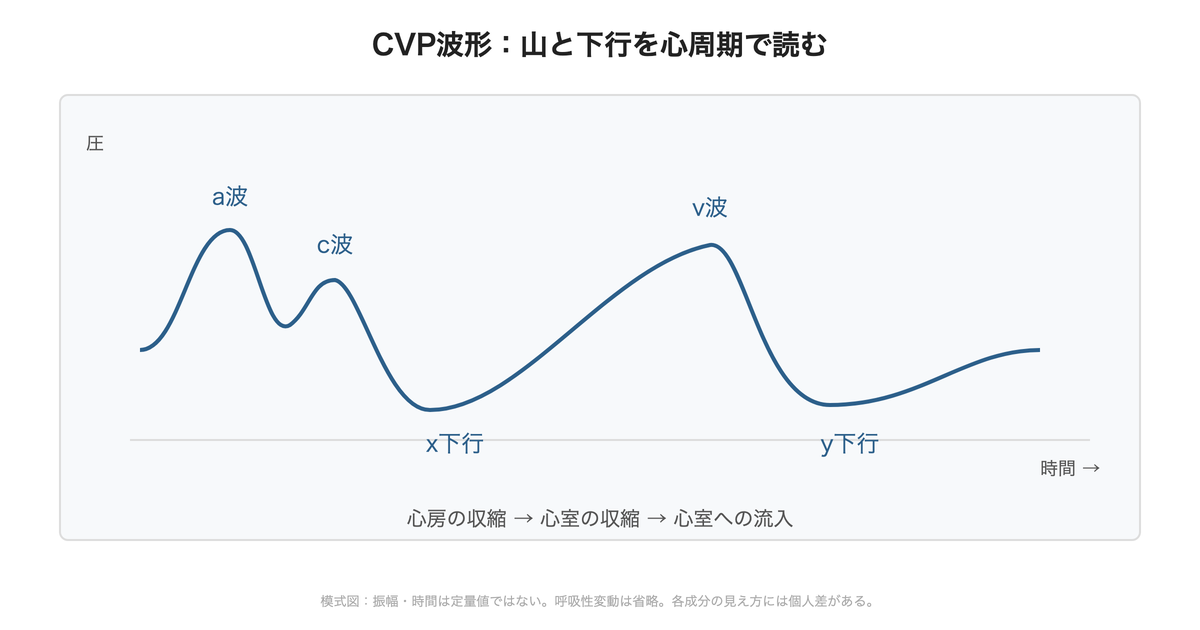

CVP波形の成り立ちと各成分
右房に血液が流入し、三尖弁を通って右室へ流れる過程が波形になります。山の高さを暗記するより「心房が押す、静脈からたまる、心室へ抜ける」と動きで捉えると整理しやすくなります。
| 成分 | 主な意味 | 読むときの注意 |
|---|---|---|
| a波 | 右房の収縮による圧上昇 | 心房の収縮が保たれているかを見る |
| c波 | 心室収縮初期の三尖弁の右房側への膨隆 | 小さく、明瞭に分離できないこともある |
| x下行 | 右房の弛緩と心室収縮時の三尖弁輪の下降 | 山だけでなく下がり方も観察する |
| v波 | 三尖弁が閉じている間の右房への静脈還流 | 心室収縮期の圧上昇に注目する |
| y下行 | 三尖弁が開き、右房から右室へ血液が流出 | 心室拡張初期の圧低下を見る |
実際の波形には呼吸性変動が重なります。心電図と同じ時間軸で繰り返し現れる形を探し、咳や体動が入った部分を代表波形として扱わないようにします。表示の拡大率が変われば、同じ圧変化でも大きく見える点に注意します。
CVPで分かること・分からないこと
CVPの変化は右心系の圧負荷や静脈うっ血を考える手掛かりです。ただし、血液量だけでなく右室機能、胸腔内圧、三尖弁の状態などでも変わります。高値を見て直ちに「輸液過剰」、低値を見て「輸液すれば心拍出量が増える」とは判断できません。
輸液反応性は、輸液などで前負荷を変えたときに心拍出量が増えるかという性質です。静的なCVP単独では予測が難しく、血圧、末梢循環、尿量、心エコーなどと合わせて担当医が評価します。輸液反応性に関するメタ解析でも、この限界が検討されています。
比較するときは「どの体位・換気条件・呼吸相で測ったか」を残します。換気設定の変更後に上昇した値を、変更前の値と条件を無視して比較すると、循環の変化と胸腔内圧の変化を取り違えることがあります。

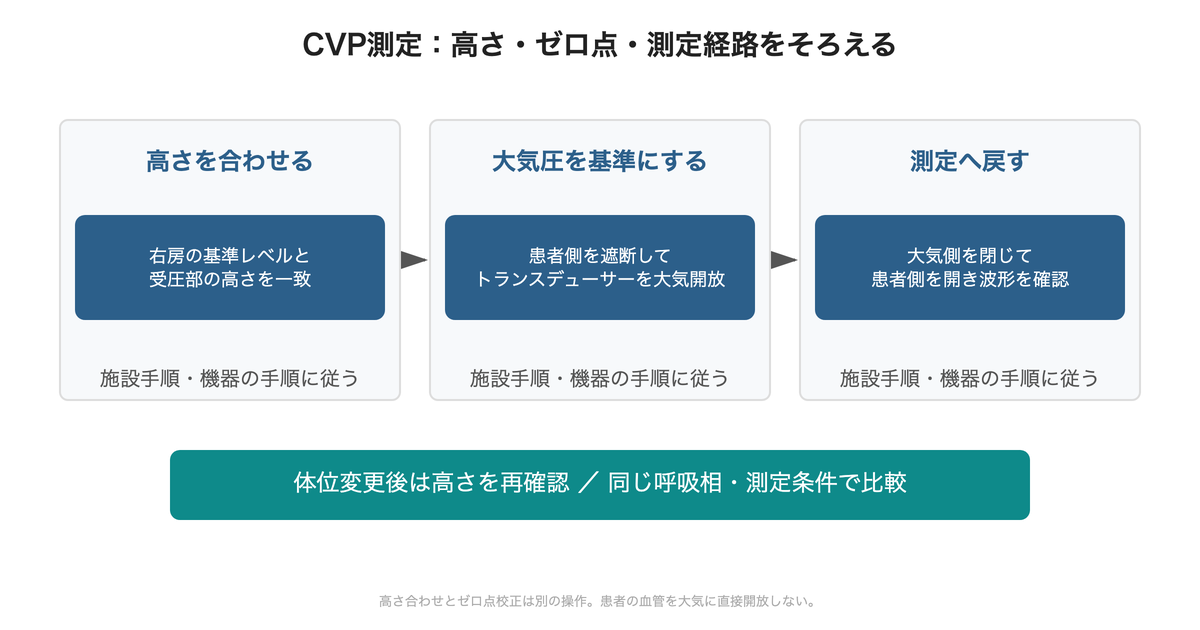

測定のセットアップ：高さとゼロ点を分けて考える
高さ合わせは静水圧の影響を整える操作、ゼロ点校正は大気圧を基準にする操作です。校正をやり直しても高さのずれは解消しません。使用するルーメンと圧測定系を確認し、具体的な基準位置や校正操作は施設プロトコルと機器の手順に従います。
- 患者の体位を確認し、右房の基準レベルとトランスデューサー受圧部の高さを合わせる。
- 患者側を確実に遮断し、トランスデューサー側を大気開放してゼロ点校正する。患者の血管を大気へ直接開放しない。
- 大気側を閉じて患者側への測定経路を戻し、波形と表示の復帰を確認する。
- 安定した呼吸の呼気終末を目安に読み、体位・換気条件とともに記録する。強い呼吸努力がある場合は読み取り条件を共有する。
トランスデューサーが基準より高いと低く、低いと高く表示されます。また呼気終末でも陽圧換気の影響が消えるとは限りません。人工呼吸中か、自発呼吸があるかを記録し、画面の平均値と呼吸相をそろえて読んだ値を区別します。

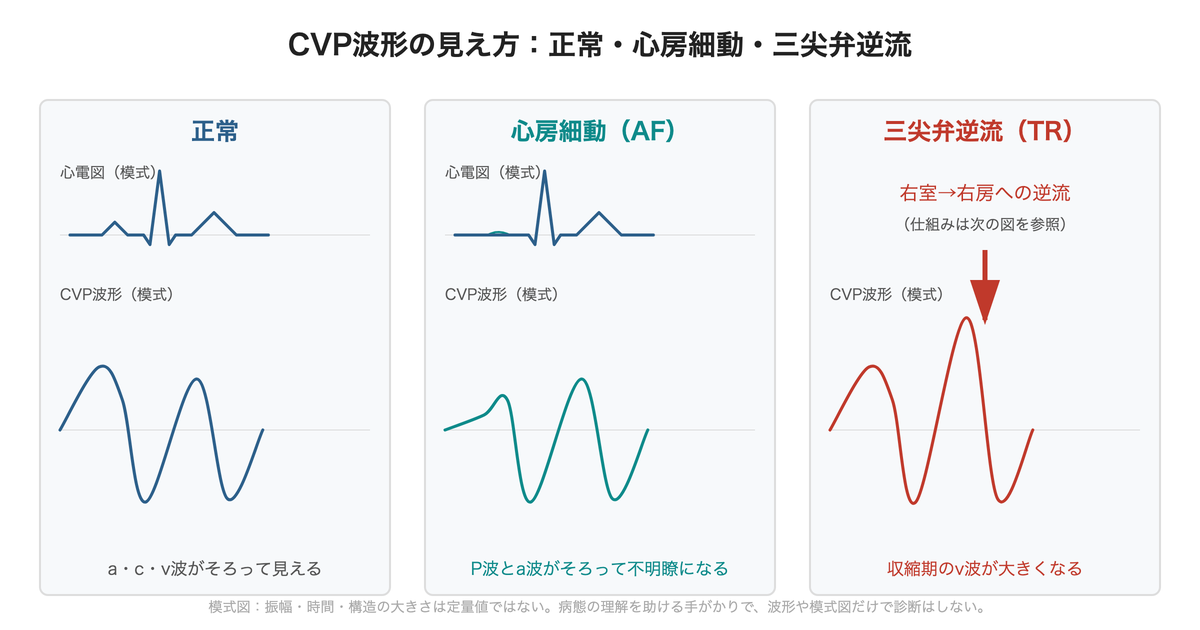

波形異常：不整脈と三尖弁逆流をどう見るか
| 所見 | 考える背景 | 確認すること |
|---|---|---|
| a波が明瞭でない | 心房細動では規則的な心房収縮が失われる | 心電図の調律と、波形全体のなまり |

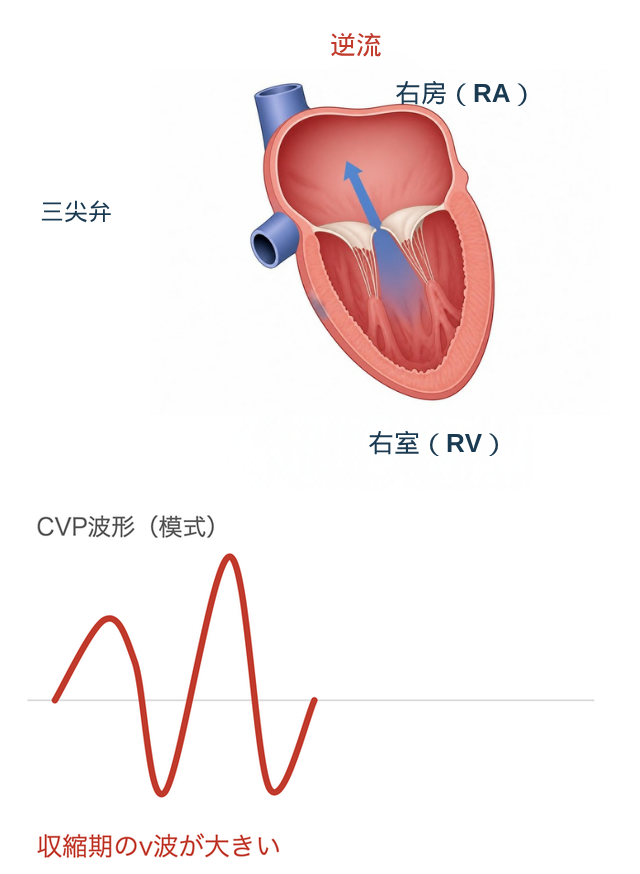

| 収縮期のv波が目立つ | 三尖弁閉鎖不全による右房への逆流 | 以前の波形、心電図、心エコー所見 |
| 呼吸に伴い基線が大きく揺れる | 胸腔内圧変化や強い呼吸努力 | 換気条件、咳、患者と人工呼吸器の同調 |
v波が大きいという所見だけで三尖弁疾患を確定することはできません。不整脈では心拍ごとに形が変わるため、単発の山を拾うより連続波形を保存し、いつから変わったかを伝えます。

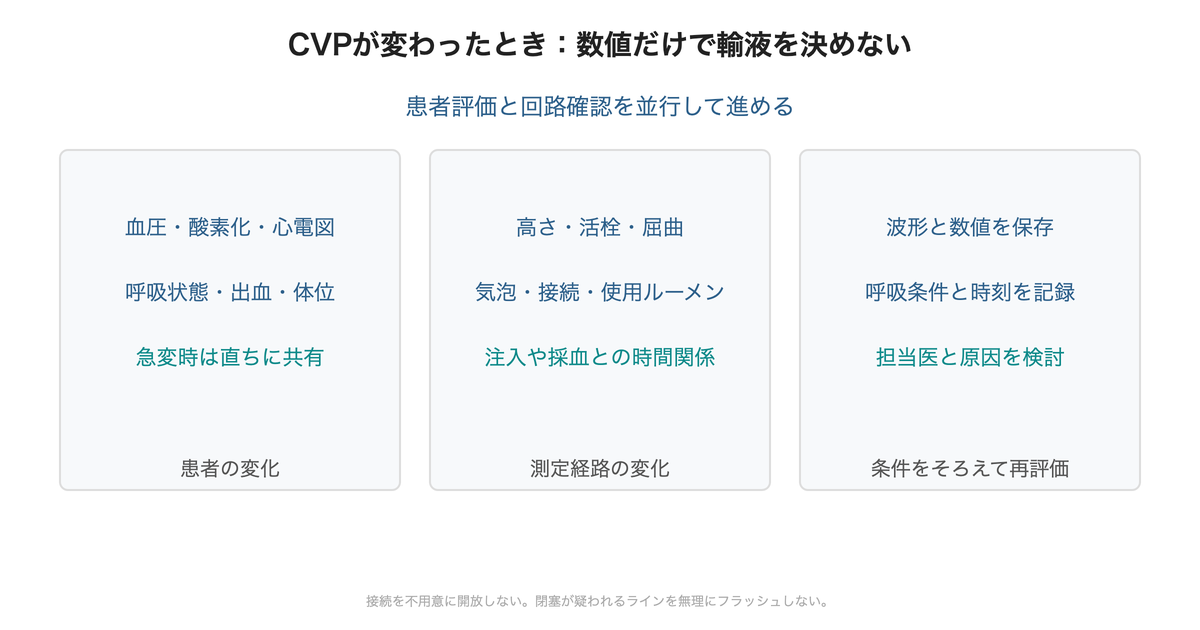

トラブルシューティング：CVP特有の落とし穴
数値が急に変わったら、患者の循環・呼吸状態を先に見ながら、測定経路も確認します。血圧低下や酸素化悪化を伴う場合は直ちに担当医へ共有し、回路点検が終わるまで報告を待たないようにします。
- 体位変更、換気変更、注入、採血と波形変化の時間関係を確認する。
- 高さ、活栓の向き、屈曲、接続、気泡を目視し、どのルーメンで測っているか追う。
- 同じルーメンの注入による影響を確認する。持続薬の投与経路は独断で中断・変更しない。
- 改善しなければ閉塞や先端位置の問題も共有する。抵抗のあるラインを無理にフラッシュせず、施設手順で評価する。
中心静脈カテーテルでは、空気混入、感染、血栓、挿入に伴う気胸などにも注意が必要です。波形不良を理由に不用意に接続を外したり、カテーテルを押し戻したりせず、挿入後の急な呼吸・循環変化は合併症を含めて報告します。
CEが確認すること
- 測定の信頼性：高さ、ゼロ点、使用ルーメン、活栓、接続、波形の再現性を確認する。
- 比較の条件：体位、呼吸相、換気設定、注入や採血の有無を記録する。
- 患者との整合性：血圧・心電図・酸素化と照合し、変化前後の波形を共有する。
- 安全な役割分担：無菌的な取り扱いを守り、投与経路の変更や閉塞対応は担当者と調整する。
引き継ぎでは「値が高い」だけでなく、「体位変更後に上昇し、高さを再調整したところ戻った」のように確認内容と結果を伝えます。数値の訂正と患者への介入を区別できる記録が役立ちます。
よくある質問
Q. CVPが低ければ輸液が必要ですか？
A. 単独では決まりません。循環状態と輸液反応性を別に評価します。
Q. 体位変更後はゼロ点校正だけでよいですか？
A. まず右房の基準レベルと受圧部の高さを再確認します。再校正の要否は施設手順に従います。
Q. a波が見えなければ心房細動ですか？
A. なまりや表示条件でも見えにくくなります。心電図の調律と照合します。
まとめ
- CVPは右房圧の手掛かりであり、輸液反応性を単独で決めない。
- a・c・v波とx・y下行を心周期で読む。
- 高さ、ゼロ点、呼吸相をそろえて比較する。
- 不整脈や三尖弁逆流を考えても、波形だけで診断しない。
- 急変時は患者評価と測定経路の確認を並行する。
参考・照合対象：Physiology, Central Venous Pressure。記述別の確認事項は同梱のCITATIONS_TO_VERIFY.mdに整理しています。
