ECMO Supportシミュレータ ― 導入設計・DO2/VO2の試算
使い方
患者データ（Hb・体重・流量など）を入力すると、DO2/VO2比や推定ECMO流量が自動計算されます。

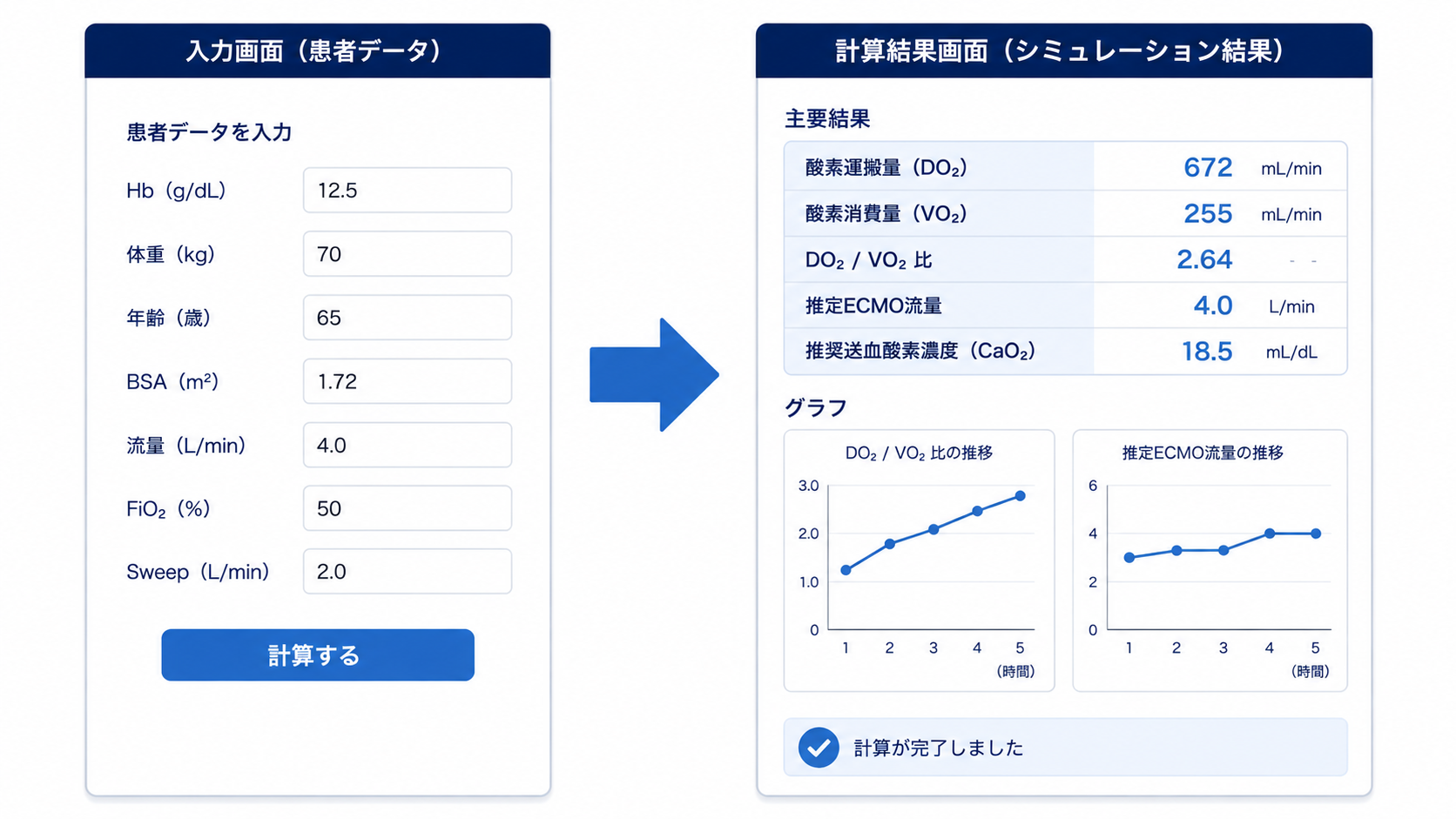

図: 患者データを入力すると、計算結果が表示される（画像内の数値はイメージです）
⚠️ 注意事項・免責事項
本ツールは教育・シミュレーション目的であり、臨床治療の決定を保証するものではありません。
補正係数 回路ごとに設定しています。テルモ Capiox は実測3症例フィット（流量 ×0.67 / P1 ×0.82 / P2 +165 mmHg）。HLS・MERA はポンプHQ係数と人工肺の圧力損失を各社の添付文書・仕様書グラフに照合し、流量補正 ×1.0。
P1 / P2 脱血圧・送血圧の係数は全回路でテルモ実測値を使用しており、HLS / MERA では目安です。
実際の操作は施設プロトコルおよび担当医師の判断に従ってください。
ECMO 導入設計シミュレータ
回路別フィット（テルモ実測3症例 / HLS・MERA カタログ照合）
予測実流量 (Predicted Flow)
0.00
L / min
脱血圧 P1 ※補正値
–
mmHg
送血圧 P2 ※補正値
–
mmHg
DO2 / VO2 (Ratio)
–/– (–)
BSA / 目標 CI 2.4
–/–
回路抵抗
ポンプHQ
動作点
回路別の根拠：
・テルモ Capiox … 実測3症例フィット（流量 ×0.67 / P1 ×0.82 / P2 +165 mmHg、RMSE 流量±0.21・P1±23・P2±13 mmHg）。
・HLS Set Advanced … ポンプHQ係数と人工肺圧損を CardioHelp 添付文書のグラフに照合。流量補正 ×1.0。
・MERA SOLAS（HPO-23WH-C / HCF-MP23H）… ポンプ吐出圧-流量グラフ（2000〜5000rpm）と人工肺圧力損失グラフに照合。流量補正 ×1.0。SOLAS は人工肺の圧損が大きく（7 L/min で約140 mmHg）、同一回転数では流量が低めに出ます。
P1 / P2 の係数（×0.82 / +165）はテルモ実測由来を全回路で流用しています。
